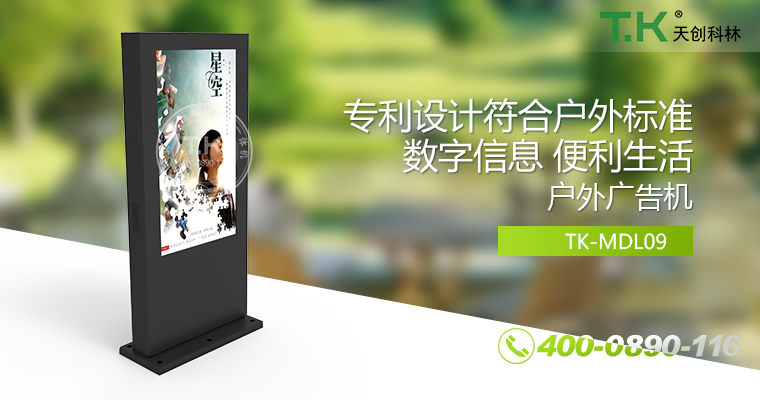

TK-MDL09 户外广告机|数字标牌

TK-MDL09户外广告机是天创科林近期推出的一款涵盖多规格大尺寸显示屏幕的户外广告一体机。机身采用全户外防水防尘防盗设计，双开密封防水钣金结构工艺精良，电气部件全模块化设计，方便安装维护。户外广告机采用红外、电容触摸屏、真色彩TFTLCD显示器和工控机作为基本部件配置，确保产品高品质项目批量应用。防爆钢化玻璃防炫光、高透射零紫外线，屏幕采用LED背光技术，自动调节屏幕背光亮度环保节能。户外广告机自带信息发布系统软件，专有人性化界面操作应用系统，功能强大操作简单。

1 特点聚焦

1、外壳采用6-8mm防炫光玻璃，采用镀锌钢板并阳氧化处理，智能空调散热系统；

2、屏体采用工业级液晶面板，全新A规面板，军工级电源供电，为广告机的稳定使用报价护航；　

3、高亮度显示屏全视角光学设计，显示屏亮度可自动调节，确保阳光下户外可视；

4、云端集控系统随时可远程监控机器的运行状况；

5、采用空调散热和加热，适用-40℃ --55℃的环境温度；

6、模块化设计，方便维护的同时，高等级防水防尘设计，户外防护等级IP65；

2 应用领域

广场、公园、景区、公交场站、社区、商场、酒店、商业、学校、机场......

显示参数
面板尺寸	55
液晶类别	LED
分辨率	1920*1080
亮度	1500cd/m² (typ.)
对比度	4000:1 (typ.)
响应时间	6ms (typ.)
可视角	89/89/89/89(Min.)(CR≥10)（左/右/上/下）
寿命	60000hrs(min)
色彩度	1.07B（10-bit）
整机参数
工作电压	100-240,50-60HZ
最大功率	≤5000W
待机功率	≤5W
工作温度	0-50℃
工作湿度	20%—80%（不结露）
外壳材料	铝合金+钢化玻璃+五金
裸机尺寸（mm）	8841702000mm
裸机重量	130kg±5kg
主机配置
安卓主机	安卓版 CPU:3188/运行内存:2G/存储内存:8G
安卓主机	安卓版 CPU:3288/运行内存:2G/存储内存:8G
工控主机	J1900:双核1.8/金士顿内存：2G/硬盘：500G
	CPU:I3-3110M/3217U/金士顿内存:4G/硬盘:500G
	CPU:I5-3317U/金士顿内存:4G/硬盘:500G
	CPU:I7/内存：8G/硬盘：1T
户外技术参数
结构设计	全户外防水、防尘、防盗；户外仿腐蚀达到7年以上；全模块化设计；方便安装维护；
阳光下可视	防爆钢化玻璃，防炫光，高透射，零紫外线，屏幕亮度调整至1500-2500CD/㎡；采用LED背光技术；自动调节屏幕背光亮度；环保节能
环境温度调节	智能风冷调节系统&智能空调系统设计；满足户外环境温度-20℃- 55℃
防尘防水等级	IP65
内置空调性能（可选）
空调系统设计，结构紧凑，相同制冷能力，体积较同行小1/5，利于安装、运输。
最大输入功率W	L55℃---L55℃ AC 800W
制冷剂	R134a
制冷量W	L35℃----L35℃ 3000W
噪音Db(A)	<55dB
内循环风量CFM	>200
外循环风量CFM	>330
风道设计	内循环出风速度远超同行，冷风更易达到机柜背部，保持柜内温度均匀。
空调高可靠行	压缩机采用国际知名品牌，如日立、松下，可在40℃-55℃下持续运行，寿命可达10年，冷凝器采用铜质材料，耐压高，不易裂、不易积尘。
安全无忧	具有高压、欠压、过流等保护；宽电压输入；防护等级达到IP56。
易操作易维护	独特快装结构，安装快捷简便，维护方便。
环保节能	使用环保冷媒R134a，符合欧盟标准，低噪音。
智能监控	采用数字控制系统，控制精度高、保护功能完善，具有RS485通信接口，可通过上位机实现遥测、遥信、遥调、遥控等功能。
